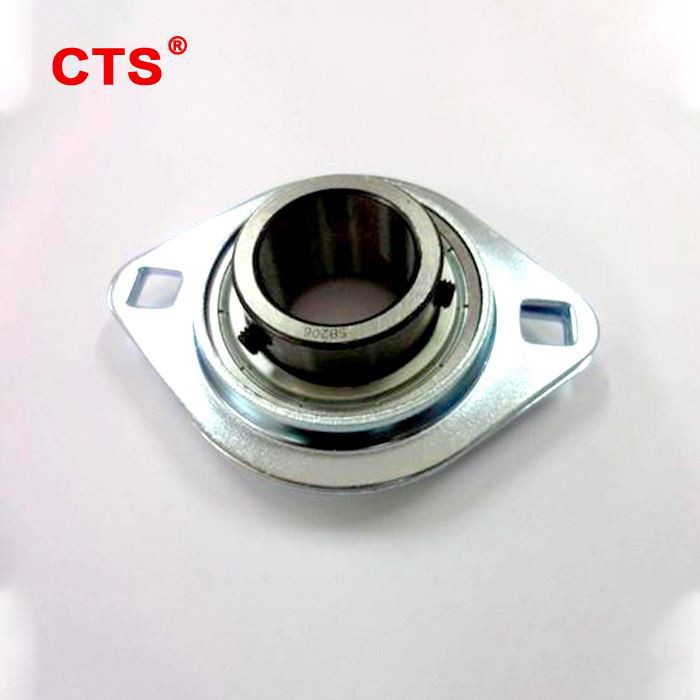

Unitajiet ta 'akkomodazzjoni ovali ta' l-azzar SAPFL2 / SBPFL2 ippressat

Unitajiet ta 'akkomodazzjoni ovali ta' l-azzar ippressat SAPFL2 / SBPFL2 huma ddisinjati biex jifilħu tagħbijiet radjali b'funzjoni ta 'l-allinjament awto - allinjament. Dan it-tip ta' unità tal-azzar ippressat b'piż ħafif użat f'applikazzjonijiet ta 'makkinarju b'veloċità baxxa li ddur jew tagħbija ħafifa.

Ibgħat l-inkjesta

Deskrizzjoni tal-Prodotti

Tip ta 'prodott:Unitajiet ta 'akkomodazzjoni ovali ta' l-azzar SAPFL2 / SBPFL2 ippressat

Isem tad-ditta: CTS jew OEM

Numru tal-Mudell: Serje SBPFL2 / SAPFL2

Materjal: Akkomodazzjoni: azzar ittimbrat / azzar ippressat

UC Bearing: Chrome Steel, GCR15

Ċertifikat: ISO 9001

Grad: ABEC-1, ABEC-3, ABEC-5

Karatteristiċi tal-Prodotti

L-akkomodazzjoni hija magħmula minn azzar ittimbrat, daħħal il-bearings tal-ballun huma serje SB2 jew SA2 biċ-ċirku ta 'ġewwa usa' miċ-ċirku ta 'barra. Iċ-ċirku ta 'barra għandu wiċċ sferiku maqtugħ, li jista' jkun imqabbel mal-wiċċ sferiku konkavi tal-akkomodazzjoni tal-bearing biex jinkiseb iċċentrar awtomatiku. ‌

L-istruttura interna tal-bearings tal-ballun tal-inserzjoni hija l-istess bħal dik tal-bearings tal-ballun tal-groove fil-fond, iżda ċ-ċirku ta 'ġewwa huwa ffissat minn viti ta' fuq, kmiem eċċentriċi, jew kmiem tal-ikklampjar għal installazzjoni faċli u żarmar. ‌

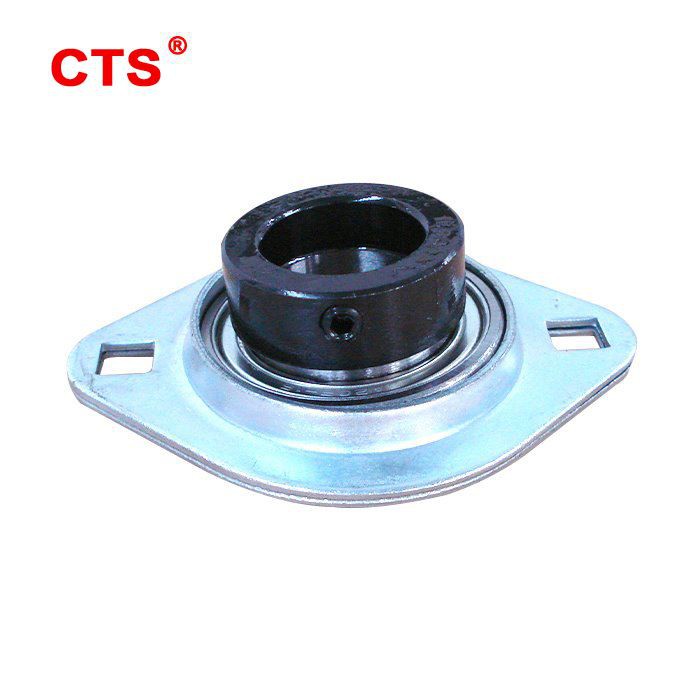

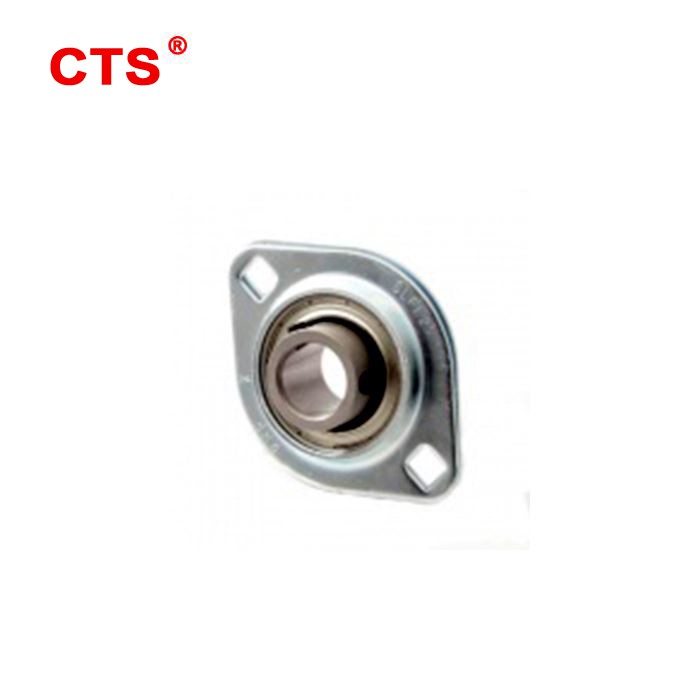

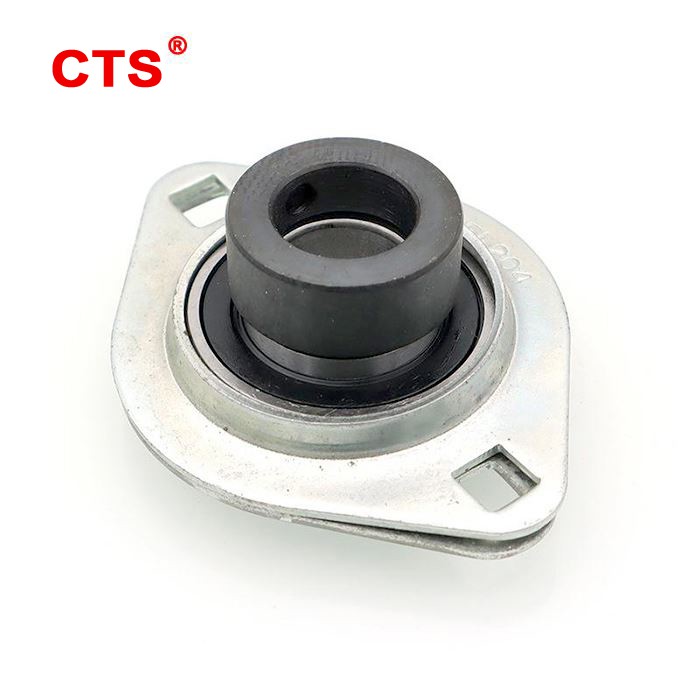

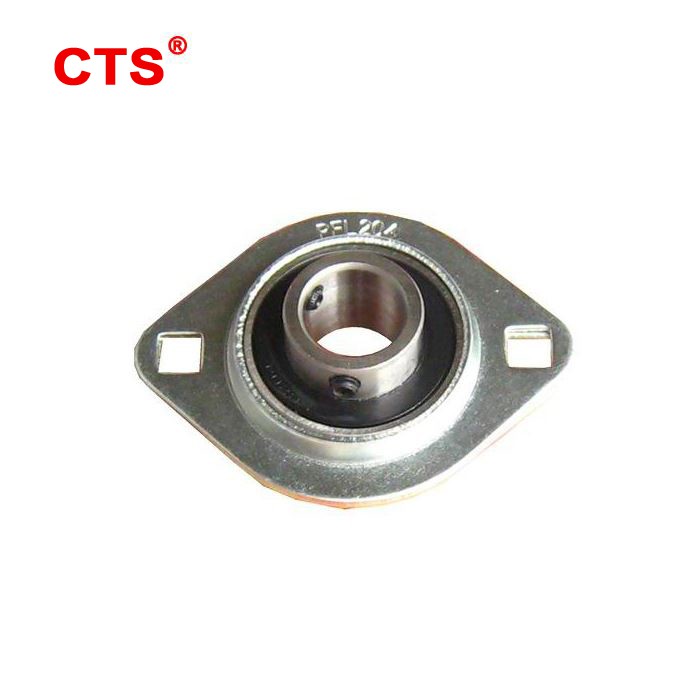

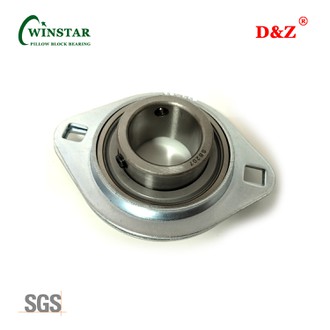

Ritratti dettaljati

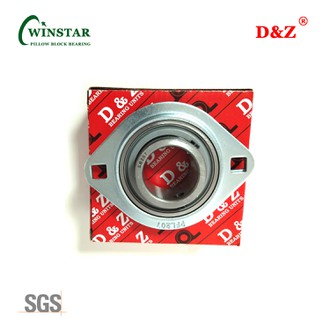

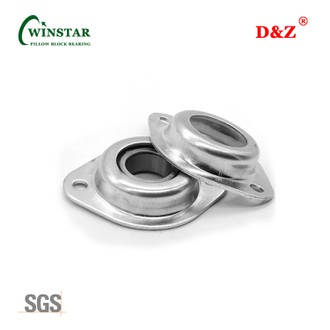

1rubber mounted bearing asahi bearing units SAPP200 Series - Pressed Steel Pillow Block Unit Bearing

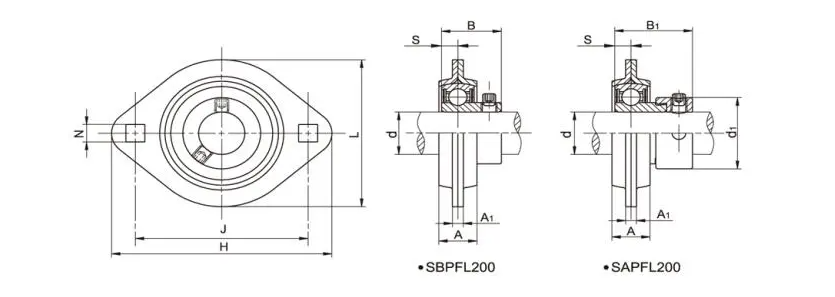

ProdottiDimensjonijiet

SAPFL

Unità Nru.	Shaft Dia		Dimensjonijiet (mm)								Daqs tal-bolt		Piż (kg)
	d		Dimensjonijiet (mm)								Daqs tal-bolt
	(IN)	(mm)	H	J	L	A	A1	N	B	S	(mm)	(IN)
SBPFL201		12	81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL201-8	1/2		81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL202		15	81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL202-10	5/8		81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL203		17	81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL203-11	11/16		81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL204		20	90	71.5	67	16	4	9	25	7	SM	5/16	0.26
SBPFL204-12	3/4		90	71.5	67	16	4	9	25	7	SM	5/16	0.26
SBPFL205		25	95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL205-14	7/8		95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL205-15	15/16		95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL205-16	1		95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL206		30	113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL206-18	1-1/8		113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL206-19	1-3/16		113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL206-20	1-1/4		113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL207		35	122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-20	1-1/4		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-21	1-5/16		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-22	1-3/8		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-23	1-7/16		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL208		40	147	119	106	23	7	13.5	34	9	M12	1/2	0.94
SBPFL208-24	1-1/2		147	119	106	23	7	13.5	34	9	M12	1/2	0.94
SBPFL208-25	1-9/16		147	119	106	23	7	13.5	34	9	M12	1/2	0.94

Unità Nru.	Shaft Dia		Dimensjonijiet (mm)									Daqs tal-bolt		Piż (kg)
	d		Dimensjonijiet (mm)									Daqs tal-bolt		Piż (kg)
	(IN)	(mm)	H	J	L	A	A1	d1	N	B1	S	(mm)	(IN)
SAPFL201		12	81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL201-8	1/2		81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL202		15	81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL202-10	5/8		81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL203		17	81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL203-11	11/16		81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL204		20	90	71.5	67	16	4	33.3	9	31	7	M8	5/16	0.35
SAPFL204-12	3/4		90	71.5	67	16	4	33.3	9	31	7	M8	5/16	0.35
SAPFL205		25	95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL205-14	7/8		95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL205-15	15/16		95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL205-16	1		95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL206		30	113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL206-18	1-1/8		113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL206-19	1-3/16		113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL206-20	1-1/4		113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL207		35	122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-20	1-1/4		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-21	1-5/16		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-22	1-3/8		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-23	1-7/16		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL208		40	147	119	106	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPFL208-24	1-1/2		147	119	106	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPFL208-25	1-9/16		147	119	106	23	7	60.3	13.5	43.7	9	M12	1/2	1.11

Vantaġġ ta 'Unitajiet ta' Djar Ovali ta 'SAPFL2 / SBPFL2 Pressat Ovali

1. Reżistenza baxxa ta 'frizzjoni, konsum baxx ta' enerġija, effiċjenza mekkanika għolja u bidu faċli.

2. Id-daqs huwa standardizzat, b'interkambjabbiltà, konvenjenti għall-installazzjoni u t-tneħħija, u konvenjenti għall-manutenzjoni.

3. Struttura kompatta, piż ħafif

4. Preċiżjoni għolja, veloċità għolja, ilbies baxx u ħajja twila ta 'servizz.

5. Xi bearings huma allinjanti lilhom infushom.

6. Huwa adattat għall-produzzjoni tal-massa, bi kwalità stabbli u affidabbli u effiċjenza għolja tal-produzzjoni.

Industriji applikabbli

Dan it-tip ta 'bearings huma komunement użati fil-makkinarju tat-trasport, makkinarju tal-minjieri, tagħmir tal-makkinarju agrikolu u xenarji oħra, jista' jiflaħ għal temperatura għolja u kundizzjonijiet tax-xogħol b'veloċità għolja -, bħall-applikazzjoni ta 'bearings tal-fann fl-istampar tat-tessuti u s-sistemi ta' twassil taż-żebgħa.
